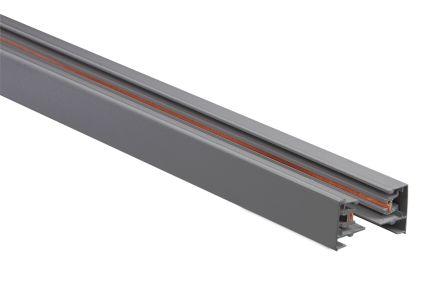

Однофазный шинопровод PTR 2M-GR серый 2 метра JAZZWAY 5023826

Применение шинопровода PTR 2M-GR для трековых систем

Шинопроводы используются для монтажа трековых светодиодных прожекторов PTR производства JazzWay. Основой шинопровода является алюминиевый профиль, который может напрямую крепиться к потолку или подвешиваться. С помощью коннекторов из шинопроводов PTR 2M-GR можно собрать осветительную систему любой конфигурации.
Подключение трековой системы к сети переменного тока осуществляется с помощью сетевого коннектора. Сетевой коннектор и торцевая заглушка входят в комплект поставки шинопровода. Прожекторы крепятся к шинопроводу с помощью специального переходника – адаптера, которым комплектуются все прожекторы PTR. В ассортименте представлены однофазные шинопроводы и аксессуары к ним серого цвета.


На шинопровод длиной 2 метра устанавливаются прожекторы, рассчитанные на рабочее напряжение 220 В, максимальный вес прожекторов до 12 кг, расстояние между контактами соседних прожекторов не менее 200 мм. Максимально допустимый ток для системы шинопроводов, подключенных к одному токовводу (клеммной коробке) – 10 А Шинопровод может крепиться несколькими способами: накладной монтаж, монтаж на каркас, подвесной монтаж. Аксессуары для трековой системы поставляются отдельно.

Как правильно резать шинопровод

Если стандартные отрезки шинопровода PTR 2M-GR не позволяют собрать требуемую конфигурацию, то возможна резка шинопровода. Шинопровод необходимо пилить ножовкой по металлу. Чтобы обеспечить ровный отрез, рекомендуется использовать направляющее пилу приспособление (стусло). Если резка производится с целью дальнейшего соединения с коннектором, то резать можно лишь по центрам готовых овальных отверстий для накладного монтажа, имеющихся на каждом шинопроводе . В случаях, когда нам просто нужно подогнать под размер длину шины, но не нужно соединение с коннектором, можно разрезать шинопровод в произвольном месте.

ВНИМАНИЕ! Для распила шинопровода недопустимо использование устройств, способных повредить конструкцию шинопровода, например ручных дисковых пил.
